中鐵城際規劃建設有限公司為您解讀縱坡設計應注意的幾點問題。
一、設置回頭曲線地段，拉坡時應按回頭曲線技術標準先定出該地段的縱坡，然后從兩端接坡，應注意在回頭曲線地段下宜設豎曲線。
二、大、中橋上不宜設置豎曲線（特別是凹豎曲線），橋頭兩端豎曲線的起、終點應設在橋頭10m以外。但特殊大橋?yàn)楸ＷC縱向排水，可在橋上設置凸豎曲線。
三、小橋涵允許設在斜坡地段或豎曲線上，力保證行車平順，應盡量避免在小橋涵處出現陀峰式縱坡。

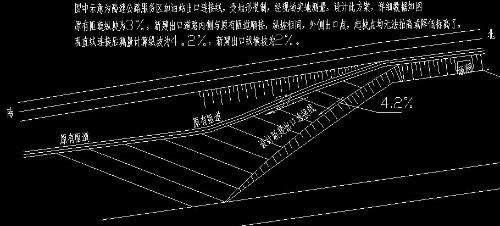

四、注意平面交叉口縱坡及兩端接線要求。道路與道路交叉時，一般宜設在水平坡段，其長度應不小于最短坡長規定。兩端接線縱坡應不大于3%，山區工程艱巨地段不大于5%。
五、拉坡時如受控制點或經濟點制約，導致縱坡起伏過大，或土石方工程量太大，經調整仍難以解決時，可用紙上移線的方法修改原定縱坡線。具體方法是按理想要求定出新的縱坡設計線，然后找出對應新設計線的填、挖高度，用模板在橫斷面上以新填、挖高度左右移動，定出適宜的中線位置，該點距原路中線的橫距就是按新縱坡設計要求希望平面線形調整移動的距離，據此可作出紙上平面移線，若為實地定線時還應到現場改線。這種移線修正縱面線形的方法，在山區和丘陵區道路的縱坡設計中是常遇到的。
